Koordinat Sistemleri (Coordinate Systems) 🌐

Önceki bölümde, tepe noktalarını (vertex) matrisler yardımıyla nasıl dönüştüreceğimizi ve 2B bir sandığı ekranda nasıl döndüreceğimizi öğrendik. Ancak OpenGL gerçekte 3 boyutlu bir dünyada çalışır.

Peki, tanımladığımız 3 boyutlu koordinatlar en nihayetinde monitörümüzün 2 boyutlu düz piksellerine nasıl dönüşüyor?

OpenGL, her bir köşe noktasını Vertex Shader aşamasından sonra Normalleştirilmiş Cihaz Koordinatlarına (NDC - Normalized Device Coordinates), yani \([-1.0, 1.0]\) aralığına sıkıştırılmış olarak bekler. İşte 3B uzaydaki bir nesneyi alıp, kameranın açısına göre döndürüp, perspektif kazandırıp bu aralığa oturtma sürecine Koordinat Sistemleri Hattı (Pipeline) denir.

Bu bölümde 3B grafiklerin kalbi olan MVP (Model - View - Projection) matrislerini öğrenecek, Z-Buffer (derinlik testi) kavramını kavrayacak ve sahnemizde dönen rengarenk 3B küpler oluşturacağız!

Büyük Resim: Koordinat Uzayları 🗺️

Koordinatları bir uzaydan diğerine dönüştürmek için birkaç kritik matris kullanırız. En önemlileri şunlardır:

Yerel Uzay (Local Space / Object Space)
Dünya Uzayı (World Space)
Görünüm Uzayı (View Space / Camera Space)
Kırpma Uzayı (Clip Space)
Ekran Uzayı (Screen Space)

Bütün bu dönüşüm zincirini şu şema özetler:

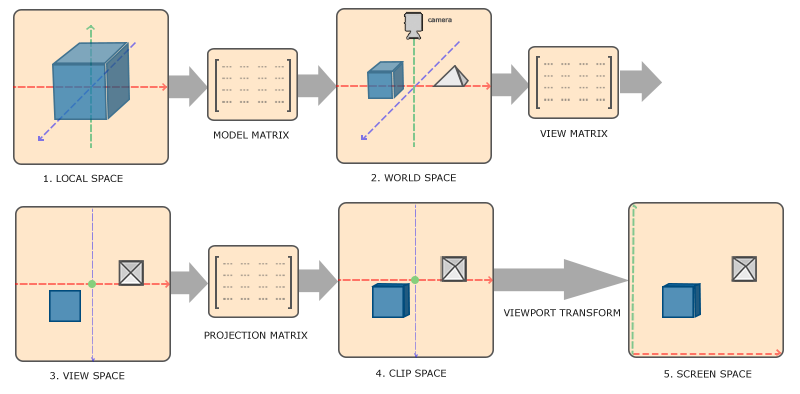

Koordinat Sistemleri Dönüşüm Hattı

Gelin bu adımları teker teker inceleyelim:

1. Yerel Uzay (Local Space)

Yerel uzay, nesnenizin kendi özel koordinat sistemidir; yani nesnenin "doğduğu" yerdir. Blender veya Maya gibi bir 3B modelleme yazılımında bir küp çizdiğinizi hayal edin. Küpün merkezi genellikle \((0,0,0)\) noktasındadır. Modelinizin tüm köşeleri bu merkeze göre tanımlanır. Şimdiye kadar yazdığımız tüm tepe noktası koordinatları aslında yerel uzaydaydı.

2. Dünya Uzayı (World Space)

Eğer sahnenize eklediğiniz her nesneyi doğrudan yerel koordinatlarıyla çizdirseydiniz, bütün evler, ağaçlar ve karakterler \((0,0,0)\) noktasında üst üste binerdi! İşte Dünya Uzayı, tüm bu nesneleri ortak ve devasa bir sanal evrende konumlandırdığımız uzaydır. Nesnelerinizi yerel uzaydan dünya uzayına taşımak için Model Matrisi (Model Matrix) kullanılır (öteleme, döndürme ve ölçekleme işlemleri).

3. Görünüm Uzayı (View Space / Kamera)

Görünüm uzayı, sahnedeki tüm nesnelerin kameranın gözünden nasıl göründüğünü temsil eder. Nesneleri dünya koordinatlarından kameranın baktığı açıya dönüştürmek için Görünüm Matrisi (View Matrix) kullanılır.

Kamera mı Hareket Ediyor, Dünya mı?

OpenGL'de aslında fiziksel bir "kamera" nesnesi yoktur! Kamerayı ileri hareket ettirmek yerine, tüm dünyayı geriye doğru iteriz. Kamerayı sağa çevirmek yerine, dünyayı sola çeviririz. Görünüm matrisi tam olarak bu simülasyonu yapar.

4. Kırpma Uzayı (Clip Space)

Vertex Shader'ın sonunda OpenGL, tüm koordinatların belirli bir aralıkta (genellikle \(-1.0\) ile \(1.0\) arasında) olmasını ister. Bu aralığın dışında kalan her köşe noktası kırpılır (clipped) ve ekrana çizilmez. Koordinatları görünüm uzayından kırpma uzayına dönüştürmek için İzdüşüm Matrisi (Projection Matrix) kullanılır.

İzdüşüm matrisi ayrıca koordinatlara bir Perspektif Bölme (Perspective Division) hazırlar; yani köşe noktasının \(x, y, z\) bileşenleri homojen koordinat olan \(w\) bileşenine bölünür (\(\frac{x}{w}, \frac{y}{w}, \frac{z}{w}\)).

5. Ekran Uzayı (Screen Space)

Kırpma uzayındaki koordinatlar artık Normalleştirilmiş Cihaz Koordinatlarındadır (NDC). Son adımda OpenGL, glViewport fonksiyonuyla belirlediğimiz ekran çözünürlüğünü kullanarak bu aralığı piksellere (örneğin 800x600) haritalar ve Rasterizer aşamasına gönderir.

İzdüşüm Türleri: Ortografik vs Perspektif 📐

Grafik dünyasında iki temel izdüşüm yöntemi kullanılır:

1. Ortografik İzdüşüm (Orthographic Projection)

Ortografik izdüşümde, paralel olan çizgiler sonsuza kadar paralel kalır. Uzaktaki nesneler ile yakındaki nesneler aynı boyutta görünür. Hiçbir derinlik küçülmesi yoktur:

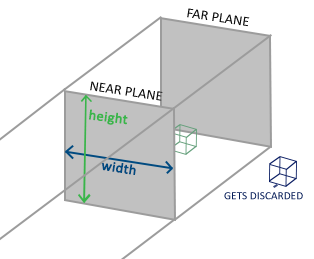

Ortografik Kesik Piramit (Frustum)

Ortografik izdüşüm genellikle 2B oyunlarda, mimari CAD çizimlerinde ve izometrik strateji oyunlarında tercih edilir. GLM ile ortografik matris şöyle oluşturulur:

glm::mat4 proj = glm::ortho(0.0f, 800.0f, 0.0f, 600.0f, 0.1f, 100.0f);

2. Perspektif İzdüşüm (Perspective Projection)

Gerçek dünyada gözlerimizin veya fotoğraf makinelerinin gördüğü dünyadır. Bir tren rayına baktığınızda, raylar ufukta tek bir noktada birleşiyormuş gibi görünür; uzaktaki nesneler daha küçük görünür:

Perspektif Kesik Piramit

Perspektif izdüşüm, görüş alanını bir kesik piramit (frustum) olarak tanımlar. Bu piramidin tepe açısına Görüş Açısı (Field of View - FOV) denir:

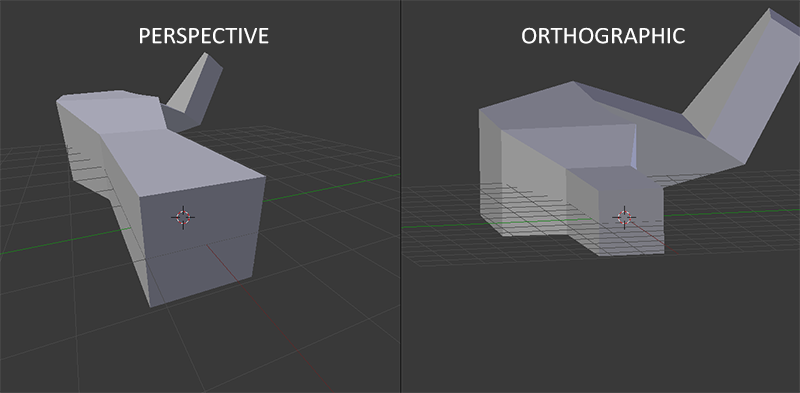

Perspektif ve Ortografik Karşılaştırması

GLM'de perspektif matrisi oluşturmak son derece kolaydır:

glm::mat4 proj = glm::perspective(glm::radians(45.0f), (float)width / (float)height, 0.1f, 100.0f);

1. Parametre: Görüş açısı (FOV - derece cinsinden radyana çevrilir, genelde 45°).
2. Parametre: En-boy oranı (Aspect Ratio - ekran genişliği / yüksekliği).
3. Parametre: Yakın kırpma düzlemi (Near plane - örn. 0.1f).
4. Parametre: Uzak kırpma düzlemi (Far plane - örn. 100.0f). Bu mesafeden uzaktaki nesneler çizilmez.

Sağ El Kuralı (Right-Handed System) 🖐️

OpenGL kural olarak Sağ El Koordinat Sistemini kullanır:

+X ekseni: Sağ yönü gösterir.
+Y ekseni: Yukarı yönü gösterir.
+Z ekseni: Ekrandan dışarıya, doğrudan size doğru bakar!

Sağ El Kuralı

Bu nedenle ekranda "içeriye / derine" doğru gitmek istiyorsanız, negatif Z ekseni (-Z) yönünde ilerlemelisiniz!

Hepsini Bir Araya Getirme: MVP Matrisi 🚀

Bir tepe noktasının yerel uzaydan ekrana ulaşma formülü şudur:

\[V_{clip} = M_{proj} \times M_{view} \times M_{model} \times V_{local}\]

Çarpım Sırasına Dikkat!

Matrisler sağdan sola okunduğu için sırayla: Önce Model, sonra View, en son Projection matrisi uygulanır!

Shader Tarafı

Vertex Shader'ımıza bu 3 matrisi uniform olarak ekleyelim:

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec2 aTexCoord;

out vec2 TexCoord;

uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
    TexCoord = aTexCoord;
}

C++ Tarafı

Render döngüsü içerisinde bu matrisleri hesaplayıp GPU'ya gönderelim:

// 1. Model Matrisi: Nesneyi yere yatırıyoruz (-55 derece X ekseni)
glm::mat4 model = glm::mat4(1.0f);
model = glm::rotate(model, glm::radians(-55.0f), glm::vec3(1.0f, 0.0f, 0.0f));

// 2. View Matrisi: Kamerayı 3 birim geriye çekiyoruz (dünyayı -3 Z yönünde itiyoruz)
glm::mat4 view = glm::mat4(1.0f);
view = glm::translate(view, glm::vec3(0.0f, 0.0f, -3.0f));

// 3. Projection Matrisi: 45 derecelik perspektif frustum
glm::mat4 projection;
projection = glm::perspective(glm::radians(45.0f), 800.0f / 600.0f, 0.1f, 100.0f);

// Shader'a gönder:
int modelLoc = glGetUniformLocation(ourShader.ID, "model");
glUniformMatrix4fv(modelLoc, 1, GL_FALSE, glm::value_ptr(model));

int viewLoc = glGetUniformLocation(ourShader.ID, "view");
glUniformMatrix4fv(viewLoc, 1, GL_FALSE, glm::value_ptr(view));

int projLoc = glGetUniformLocation(ourShader.ID, "projection");
glUniformMatrix4fv(projLoc, 1, GL_FALSE, glm::value_ptr(projection));

Sonuç olarak 2B düzlemimiz 3B uzayda derinlik kazanmış bir zemin gibi görünecektir:

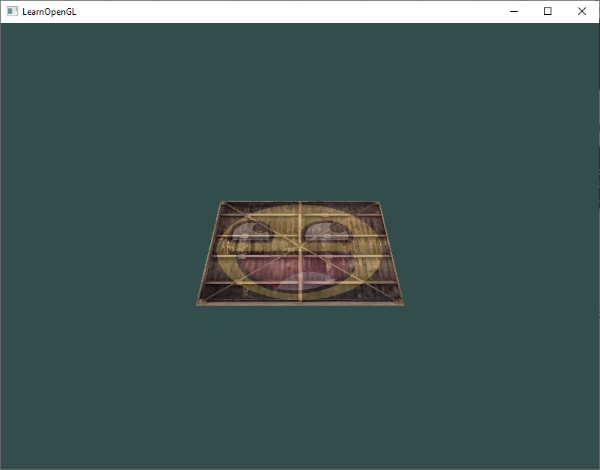

İlk 3B Düzlem Görünümü

Daha Fazla 3B: Gerçek Bir Küp Çizmek! 📦

2B düzlemler bir yere kadar heyecan verici. Hadi bunu gerçek bir 3B Küpe dönüştürelim!

Bir küpün 6 yüzü vardır ve her yüz 2 üçgenden oluşur (\(6 \times 2 = 12\) üçgen). Toplamda \(12 \times 3 = 36\) köşe noktasına (vertex) ihtiyacımız var:

float vertices[] = {
    -0.5f, -0.5f, -0.5f,  0.0f, 0.0f,
     0.5f, -0.5f, -0.5f,  1.0f, 0.0f,
     0.5f,  0.5f, -0.5f,  1.0f, 1.0f,
     0.5f,  0.5f, -0.5f,  1.0f, 1.0f,
    -0.5f,  0.5f, -0.5f,  0.0f, 1.0f,
    -0.5f, -0.5f, -0.5f,  0.0f, 0.0f,

    -0.5f, -0.5f,  0.5f,  0.0f, 0.0f,
     0.5f, -0.5f,  0.5f,  1.0f, 0.0f,
     0.5f,  0.5f,  0.5f,  1.0f, 1.0f,
     0.5f,  0.5f,  0.5f,  1.0f, 1.0f,
    -0.5f,  0.5f,  0.5f,  0.0f, 1.0f,
    -0.5f, -0.5f,  0.5f,  0.0f, 0.0f,

    -0.5f,  0.5f,  0.5f,  1.0f, 0.0f,
    -0.5f,  0.5f, -0.5f,  1.0f, 1.0f,
    -0.5f, -0.5f, -0.5f,  0.0f, 1.0f,
    -0.5f, -0.5f, -0.5f,  0.0f, 1.0f,
    -0.5f, -0.5f,  0.5f,  0.0f, 0.0f,
    -0.5f,  0.5f,  0.5f,  1.0f, 0.0f,

     0.5f,  0.5f,  0.5f,  1.0f, 0.0f,
     0.5f,  0.5f, -0.5f,  1.0f, 1.0f,
     0.5f, -0.5f, -0.5f,  0.0f, 1.0f,
     0.5f, -0.5f, -0.5f,  0.0f, 1.0f,
     0.5f, -0.5f,  0.5f,  0.0f, 0.0f,
     0.5f,  0.5f,  0.5f,  1.0f, 0.0f,

    -0.5f, -0.5f, -0.5f,  0.0f, 1.0f,
     0.5f, -0.5f, -0.5f,  1.0f, 1.0f,
     0.5f, -0.5f,  0.5f,  1.0f, 0.0f,
     0.5f, -0.5f,  0.5f,  1.0f, 0.0f,
    -0.5f, -0.5f,  0.5f,  0.0f, 0.0f,
    -0.5f, -0.5f, -0.5f,  0.0f, 1.0f,

    -0.5f,  0.5f, -0.5f,  0.0f, 1.0f,
     0.5f,  0.5f, -0.5f,  1.0f, 1.0f,
     0.5f,  0.5f,  0.5f,  1.0f, 0.0f,
     0.5f,  0.5f,  0.5f,  1.0f, 0.0f,
    -0.5f,  0.5f,  0.5f,  0.0f, 0.0f,
    -0.5f,  0.5f, -0.5f,  0.0f, 1.0f
};

Küpümüzü çizdirmek için glDrawArrays fonksiyonunu çağırırız:

glDrawArrays(GL_TRIANGLES, 0, 36);

Küpü zamana bağlı döndürelim:

model = glm::rotate(model, (float)glfwGetTime() * glm::radians(50.0f), glm::vec3(0.5f, 1.0f, 0.0f));

Projeyi çalıştırdığınızda çok tuhaf bir görüntüyle karşılaşırsınız:

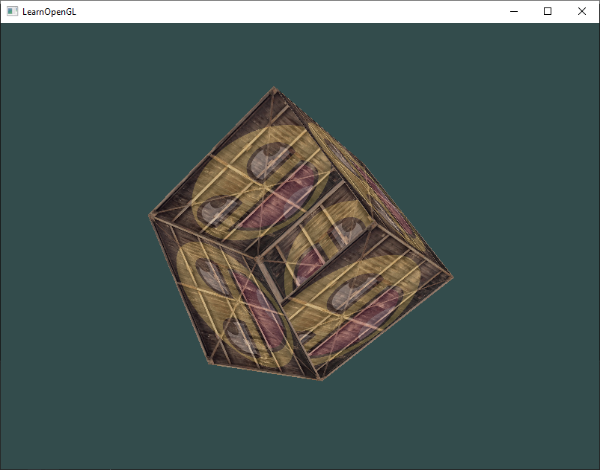

Derinlik Testi Olmayan Küp

Küpün arka yüzeyleri ön yüzeylerinin üzerini örtüyor gibi görünür! Neden?

Z-Buffer ve Derinlik Testi (Depth Testing) 🛡️

OpenGL varsayılan olarak bir üçgenin diğer üçgenin arkasında mı yoksa önünde mi olduğunu kontrol etmez; sadece en son çizilen üçgeni ekran tampon belleğinin üzerine boyar (Buna ressam algoritması - Painter's Algorithm denir).

Bu problemi çözmek için OpenGL Z-Buffer (Derinlik Tamponu) kullanır. Z-Buffer, her bir pikselin kameraya olan derinliğini saklar. Yeni bir parça (fragment) çizileceği zaman OpenGL:

Yeni parçanın derinlik değerini Z-Buffer'daki mevcut değerle karşılaştırır.
Eğer yeni parça kameraya daha yakınsa, pikseli ekrana boyar ve Z-Buffer'ı günceller.
Eğer yeni parça arkada kalıyorsa, onu doğrudan yok sayar (discard)!

Derinlik Testini Açma

Derinlik testini açmak için tek satır yeterlidir:

glEnable(GL_DEPTH_TEST);

Ayrıca her kare çizilmeden önce sadece renk tamponunu değil, derinlik tamponunu da temizlemeliyiz:

glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

Şimdi küpümüz mükemmel bir şekilde derinlik kazanır ve kusursuz görünür:

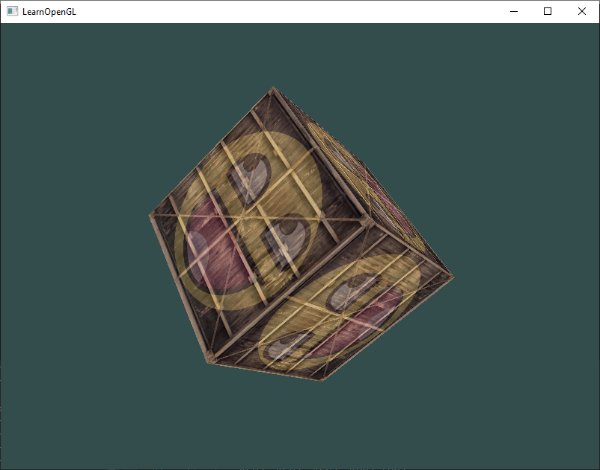

Derinlik Testi ile Kusursuz Küp

Daha Fazla Küp! (10 Tane Dönen Küp) 📦✨

Tek bir küp çizmek yerine sahnemize farklı konumlarda duran 10 adet küp ekleyelim.

Önce her bir küpün dünya uzayındaki pozisyonlarını tanımlayalım:

glm::vec3 cubePositions[] = {
    glm::vec3( 0.0f,  0.0f,  0.0f),
    glm::vec3( 2.0f,  5.0f, -15.0f),
    glm::vec3(-1.5f, -2.2f, -2.5f),
    glm::vec3(-3.8f, -2.0f, -12.3f),
    glm::vec3( 2.4f, -0.4f, -3.5f),
    glm::vec3(-1.7f,  3.0f, -7.5f),
    glm::vec3( 1.3f, -2.0f, -2.5f),
    glm::vec3( 1.5f,  2.0f, -2.5f),
    glm::vec3( 1.5f,  0.2f, -1.5f),
    glm::vec3(-1.3f,  1.0f, -1.5f)
};

Render döngümüzün içinde aynı VAO'yu kullanarak bir for döngüsüyle 10 küpü de çizdirelim:

glBindVertexArray(VAO);
for(unsigned int i = 0; i < 10; i++)
{
    glm::mat4 model = glm::mat4(1.0f);
    model = glm::translate(model, cubePositions[i]);
    float angle = 20.0f * i;
    model = glm::rotate(model, glm::radians(angle), glm::vec3(1.0f, 0.3f, 0.5f));
    ourShader.setMat4("model", model);

    glDrawArrays(GL_TRIANGLES, 0, 36);
}

Sonuç muazzamdır:

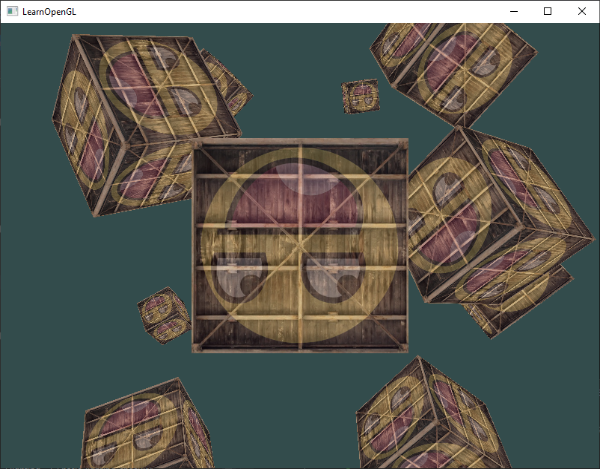

10 Adet Küp

Alıştırmalar 🏋️

glm::perspective fonksiyonundaki FOV (Görüş Açısı) değerini 10.0f ve 120.0f gibi uç değerlerle değiştirin. Sahnenin nasıl dramatik şekilde değiştiğini gözlemleyin.
View matrisiyle oynayın: Kamerayı Z ekseni yerine X veya Y ekseninde hareket ettirerek sahneye farklı açılardan bakın.
Sadece model matrisini kullanarak her 3. küpün (1. küp dahil: i % 3 == 0) zamana bağlı olarak kendi ekseni etrafında dönmesini sağlayın, diğer küpler ise statik kalsın!

Tebrikler! 2 boyutlu pencerelerden çıkıp tamamen 3 boyutlu bir koordinat evrenine adım attınız!

Ancak şu anda sahnede serbestçe dolaşamıyoruz. Klavyemiz ve faremizle bir video oyunu gibi sahnenin içinde özgürce gezinebileceğimiz bir Kamera Sistemi kurma vakti geldi!

👉 Sonraki Bölüm: Kamera (Camera)
