Kalıp Testi (Stencil Testing) 🎭

Parçalar Fragment Shader'dan çıktıktan sonra Derinlik Testine girmeden hemen önce bir başka filtreden daha geçer: Kalıp Testi (Stencil Test).

Kalıp testi, bir şablon / maske mantığıyla çalışır. Tıpkı sprey boya yaparken duvara bir harf şablonu tutup sadece delik olan yerleri boyamak gibi, ekranda hangi piksellerin çizilip hangilerinin atılacağını 8-bitlik bir Kalıp Tamponu (Stencil Buffer) ile kontrol ederiz:

Kalıp Tamponu Mantığı

Bu bölümde kalıp testinin mekaniğini çözecek ve video oyunlarında seçilen bir karakterin ya da nesnenin etrafına parlak neon dış hat çizgisi (Object Outlining) çizmeyi öğreneceğiz!

Kalıp Fonksiyonları ⚙️

Kalıp testini açmak:

glEnable(GL_STENCIL_TEST);

Her karenin başında kalıp tamponunu da temizleriz:

glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

1. glStencilMask (Yazma Maskesi)

Tampona yazarken hangi bitlerin değiştirileceğini belirler:

glStencilMask(0xFF); // Her bite yazmaya izin ver
glStencilMask(0x00); // Kalıp tamponuna yazmayı tamamen kilitle

2. glStencilFunc (Test Kuralı)

glStencilFunc(GL_EQUAL, 1, 0xFF);
* GL_EQUAL: Karşılaştırma operatörü. * 1: Referans değer. * 0xFF: Maske.

3. glStencilOp (Tamponu Güncelleme Kuralı)

Test geçtiğinde veya kaldığında tamponun değerinin ne olacağını belirler:

glStencilOp(GL_KEEP, GL_KEEP, GL_REPLACE);
* 1. Parametre: Kalıp testi başarısız olursa ne yapılsın? (GL_KEEP: Değeri koru). * 2. Parametre: Kalıp testi geçti ama derinlik testi kaldıysa ne yapılsın? * 3. Parametre: Hem kalıp hem derinlik testi geçtiyse ne yapılsın? (GL_REPLACE: Tampondaki değeri referans değerle değiştir).

Havalı Bir Uygulama: Nesne Dış Hat Çizgisi (Object Outlining) ✨

Strateji oyunlarında (Dota, LoL, Age of Empires) farenizle bir askere tıkladığınızda etrafında renkli bir dış çizgi parlar:

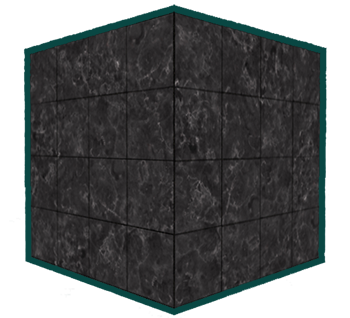

Nesne Vurgulama

Bunu 2 geçişli render ile kusursuz şekilde yaparız:

  1. 1. Geçiş: Kalıp testini açın, nesneyi normal çizin ve çizilen tüm pikseller için kalıp tamponuna 1 yazın (glStencilFunc(GL_ALWAYS, 1, 0xFF)).
  2. 2. Geçiş: Kalıp tamponuna yazmayı kapatın (glStencilMask(0x00)).
  3. Kalıp fonksiyonunu sadece değerin 1 olmadığı yerlere izin verecek şekilde ayarlayın:
    glStencilFunc(GL_NOTEQUAL, 1, 0xFF);
  4. Derinlik testini kapatın (glDisable(GL_DEPTH_TEST)).
  5. Nesneyi %5 daha büyük ölçekleyin (scale(1.05f)) ve tek renkli (örn. parlak sarı) bir shader ile çizin!

Böylece nesnenin orijinal pikselleri 1 olduğu için çizilmez, sadece dışarıya taşan %5'lik çerçeve çizilerek harika bir dış hat oluşturur!

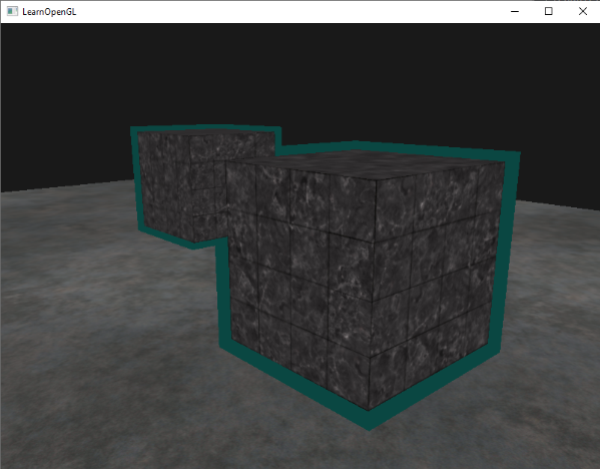

Kusursuz Sahne Vurgulama Sonucu

Sırada camlar, sarmaşıklar ve şeffaf yüzeylerle çalışacağımız Bölüm 3: "Harmanlama (Blending)" var!

👉 Sonraki Bölüm: Harmanlama (Blending)
