Ertelenmiş Gölgelendirme (Deferred Shading)

Geleneksel İleriye Dönük Renderda (Forward Shading), sahnedeki her bir nesneyi çizerken sahnedeki her bir ışığı döngüye sokarız.

Eğer sahnede \(N\) adet nesne ve \(L\) adet ışık varsa: $\(\text{Karmaşıklık} = O(N \times L)\)$

Daha da kötüsü: Bir nesne çizilip aydınlatıldıktan sonra arkasında kalan başka bir nesne tarafından kapatılırsa (Depth Test sonucu ezilirse), o nesne için harcanan tüm aydınlatma hesaplamaları çöpe gider (Overdraw felaketi)! Bu yüzden Forward Shading ile sahnede 10-20'den fazla ışık kullanmak performansı mahveder.

Ertelenmiş Gölgelendirme (Deferred Shading), aydınlatma hesaplamalarını sahne geometrisinden tamamen ayırarak sahnede yüzlerce, hatta binlerce ışığı 60 FPS hızında çalıştırmamıza imkan tanır!

G-Buffer (Geometri Tamponu) Mimarisi

İşlem iki aşamada yürütülür:

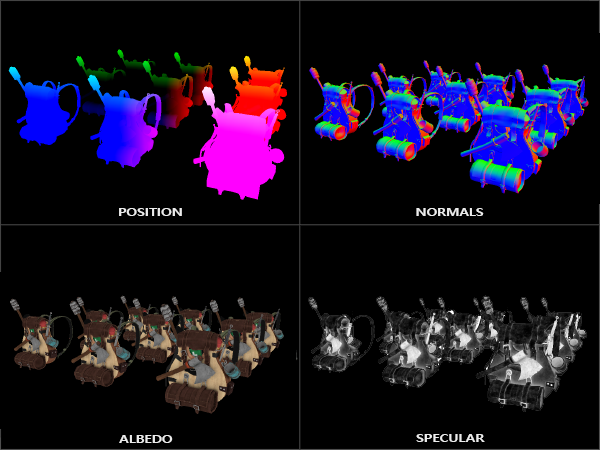

G-Buffer Mimarisi

  1. Geometri Geçişi (Geometry Pass): Sahnedeki nesneler çizilir, ancak hiçbir aydınlatma hesabı yapılmaz! Yalnızca ekranda gerçekten görünen en öndeki piksellerin geometrik verileri bir dizi dokuya (G-Buffer) kaydedilir:
  2. gPosition: 3B Dünya konumu (GL_RGBA16F),
  3. gNormal: Yüzey normalleri (GL_RGBA16F),

  4. gAlbedoSpec: RGB difüz rengi ve Alfa kanalında speküler parlaklık (GL_RGBA).

  5. Aydınlatma Geçişi (Lighting Pass): Ekranı kaplayan tek bir 2B dikdörtgen (Full-screen quad) çizilir. Fragment shader, G-Buffer dokularını okur ve ışıkları yalnızca ekranda gerçekten görünen pikseller için hesaplar! $\(\text{Karmaşıklık} = O(\text{Ekran Pikselleri} \times L)\)$

G-Buffer FBO Kurulumu (C++)

G-Buffer Kurulumu
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
unsigned int gBuffer;
glGenFramebuffers(1, &gBuffer);
glBindFramebuffer(GL_FRAMEBUFFER, gBuffer);

unsigned int gPosition, gNormal, gAlbedoSpec;

// 1. Konum Dokusu
glGenTextures(1, &gPosition);
glBindTexture(GL_TEXTURE_2D, gPosition);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA16F, SCR_WIDTH, SCR_HEIGHT, 0, GL_RGBA, GL_FLOAT, NULL);
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, gPosition, 0);

// 2. Normal Dokusu
glGenTextures(1, &gNormal);
glBindTexture(GL_TEXTURE_2D, gNormal);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA16F, SCR_WIDTH, SCR_HEIGHT, 0, GL_RGBA, GL_FLOAT, NULL);
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT1, GL_TEXTURE_2D, gNormal, 0);

// 3. Renk + Parlaklık Dokusu
glGenTextures(1, &gAlbedoSpec);
glBindTexture(GL_TEXTURE_2D, gAlbedoSpec);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, SCR_WIDTH, SCR_HEIGHT, 0, GL_RGBA, GL_UNSIGNED_BYTE, NULL);
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT2, GL_TEXTURE_2D, gAlbedoSpec, 0);

// Çizim hedeflerini bildir
unsigned int attachments[3] = { GL_COLOR_ATTACHMENT0, GL_COLOR_ATTACHMENT1, GL_COLOR_ATTACHMENT2 };
glDrawBuffers(3, attachments);

Aydınlatma Geçişi Fragment Shader'ı

deferred_lighting.frag
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
#version 330 core
out vec4 FragColor;
in vec2 TexCoords;

uniform sampler2D gPosition;
uniform sampler2D gNormal;
uniform sampler2D gAlbedoSpec;

struct Light {
    vec3 Position;
    vec3 Color;
    float Linear;
    float Quadratic;
};
const int NR_LIGHTS = 32;
uniform Light lights[NR_LIGHTS];
uniform vec3 viewPos;

void main()
{
    vec3 FragPos = texture(gPosition, TexCoords).rgb;
    vec3 Normal = texture(gNormal, TexCoords).rgb;
    vec3 Diffuse = texture(gAlbedoSpec, TexCoords).rgb;
    float Specular = texture(gAlbedoSpec, TexCoords).a;

    vec3 lighting = Diffuse * 0.1; // Ambient
    vec3 viewDir = normalize(viewPos - FragPos);

    for(int i = 0; i < NR_LIGHTS; ++i)
    {
        // Mesafe zayıflaması (attenuation)
        float distance = length(lights[i].Position - FragPos);
        float attenuation = 1.0 / (1.0 + lights[i].Linear * distance + lights[i].Quadratic * distance * distance);

        // Difüz
        vec3 lightDir = normalize(lights[i].Position - FragPos);
        vec3 diffuse = max(dot(Normal, lightDir), 0.0) * Diffuse * lights[i].Color;

        // Speküler (Blinn-Phong)
        vec3 halfwayDir = normalize(lightDir + viewDir);
        float spec = pow(max(dot(Normal, halfwayDir), 0.0), 16.0);
        vec3 specular = lights[i].Color * spec * Specular;

        lighting += (diffuse + specular) * attenuation;
    }
    FragColor = vec4(lighting, 1.0);
}

[!WARNING] Deferred Shading Dezavantajları: - Çok fazla bellek ve bant genişliği harcar (G-Buffer dokuları ağırdır). - Şeffaflık (Blending) doğrudan uygulanamaz (şeffaf nesneler en son Forward Shading ile çizilmelidir). - Donanımsal MSAA (Multi-Sample Anti-Aliasing) doğrudan çalışmaz (FXAA veya TAA gibi post-process AA gerektirir).
